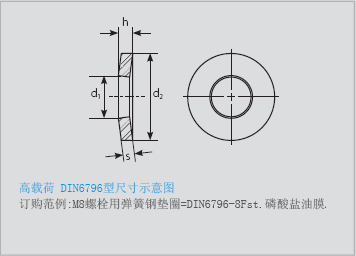

適用于8.8～12.9高強度螺栓.外形同碟形彈簧,壓平時墊圈載荷為螺栓載荷70-90%.設計規范遵循DIN6796 1987.Oct.版鎖緊載荷隨墊圈愈平愈高,壓平時實際載荷為計算值2倍.為了維持螺栓預緊力,出廠前全載荷(定型)壓平數次.因此,第二次使用同一墊圈時,即使高度為hmin螺栓仍有相同鎖緊載荷,高度不會(huì )再變化.
原創(chuàng )“史諾®”“SCHNORR®”高載荷墊圈的優點:
① 高軸向載荷.
② 最佳載荷落差（因溫差引起）補償.
③ 降低動載荷負面影響.
④ 彈力強,載荷集中均勻,安全度高.
⑤ 適合一體式螺絲.

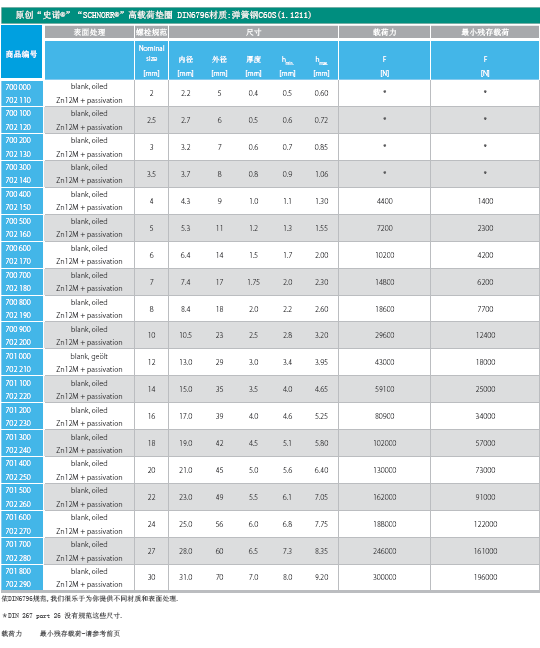

尺寸表使用說明:
技術規范: DIN267,part26:
材質: 彈簧鋼DIN EN 10132-4,其它需求請洽本公司
表面處理: 標準硬化染黑,機械涂鋅.其它需求請洽本公司
Article no.: 商品訂購號
h max.: 下線時總高度最大值
h min.: 墊圈全載荷定型后總高度最小值
依DIN267,part 26規范測試
Contact force:
(載荷力) 墊圈全載荷定型后之載荷,
依DIN267,part 26規范測試
Minimum residual: 依DIN267 part 26之規范,
spring load 全載荷后放松20μm之載荷.
(最小殘存載荷)
