尺寸設計依DIN6796規范,但外徑比較小,因此外形呈弧狀.載荷曲線為漸進上拋物線.外徑雖小,載荷同高載荷DIN6796墊圈.用于空間比較小處.

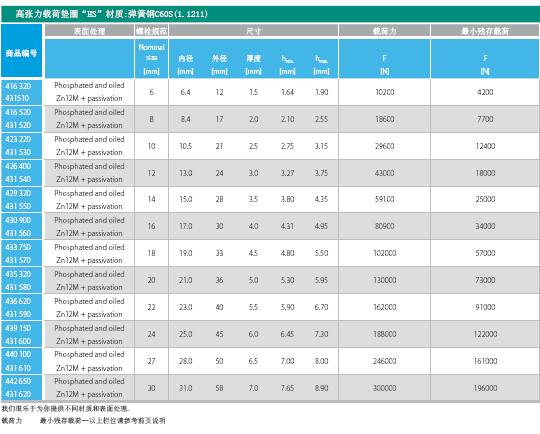

尺寸表使用說明:
技術規范: DIN267,part26:
材質: 彈簧鋼DIN EN 10132-4,其它需求請洽本公司
表面處理: 標準硬化染黑,機械涂鋅.其它需求請洽本公司
Article no.: 商品訂購號
h max.: 下線時總高度最大值
h min.: 墊圈(全載荷)定型后總高度最小值DIN267,part 26.
Contact force: 墊圈全載荷定型后之載荷,
(載荷力) 依DIN267,part 26規范測試
Minimum residual 依DIN267 part 26之規范,
spring load: 全載荷后放松20μm之載荷.
(最小殘存載荷)
